SISTEMA CONNECT 30°

SISTEMA CONNECT 30°

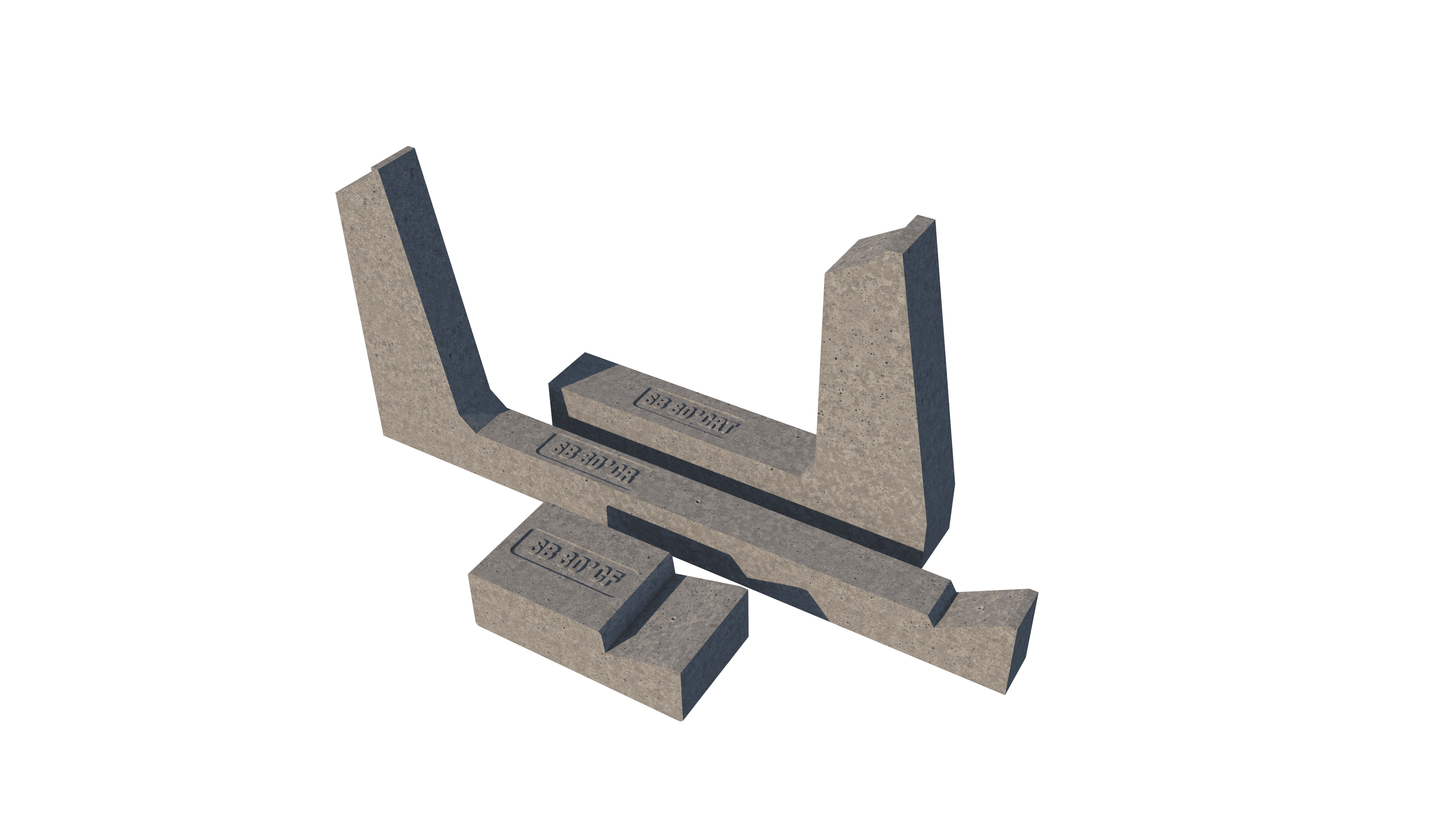

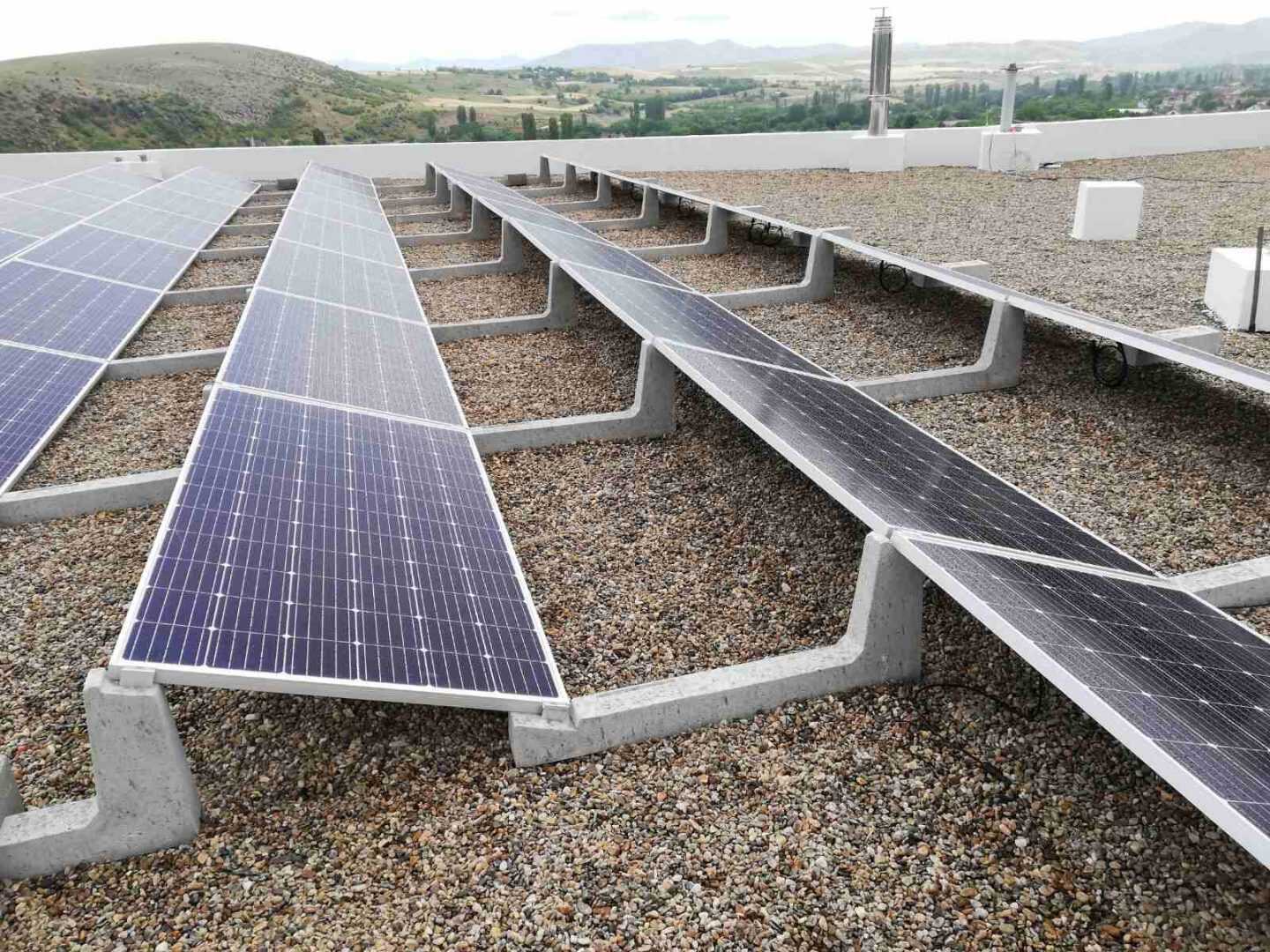

Il sistema Sun Ballast Connect crea un reticolo composto di zavorre e moduli fotovoltaici concatenati fra loro, rendendo le file solidali tra di loro. Questo garantisce un’elevata tenuta al vento come confermato dalle meticolose verifiche con simulatori di fluidodinamica e di carichi strutturali di snervamento, conseguendo ottimi risultati di tenuta al vento. Tutto questo a fronte di pesi kg/mq ridotti. Nel suo complesso, il sistema di zavorre più moduli, riporta un carico in copertura di circa 15-20 kg/mq.
La zavorra Connect è adatta a qualsiasi tipo di modulo con cornice di cui è prevista la posa orizzontale con inclinazione 5°, 10°, 15°, 20° e 30°.  Inoltre per l’inclinazione 10° gradi è disponibile anche la soluzione per posa dei moduli fotovoltaici in verticale.

Inclinazioni

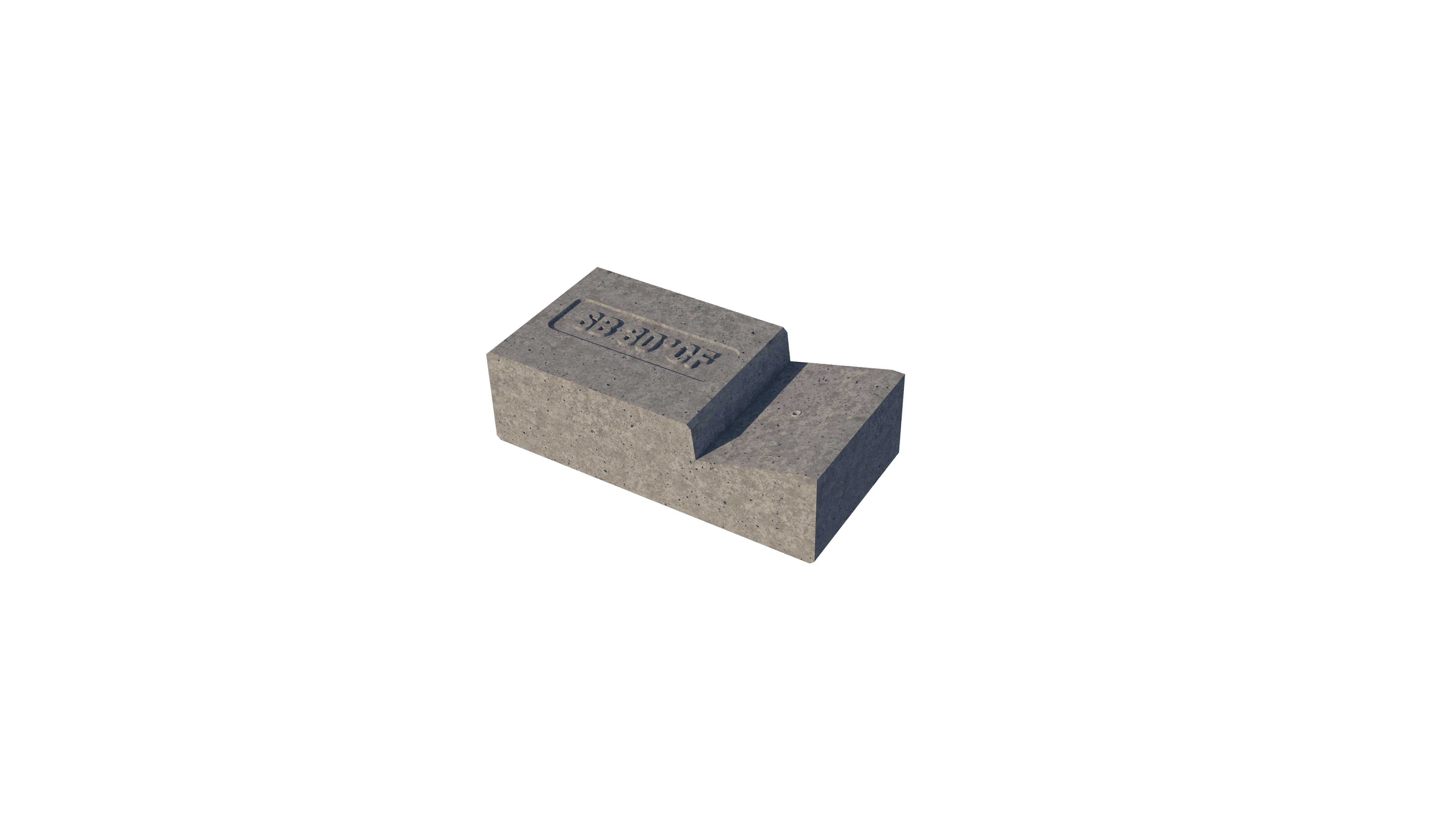

Art.23030.CF

Art.23030.CF

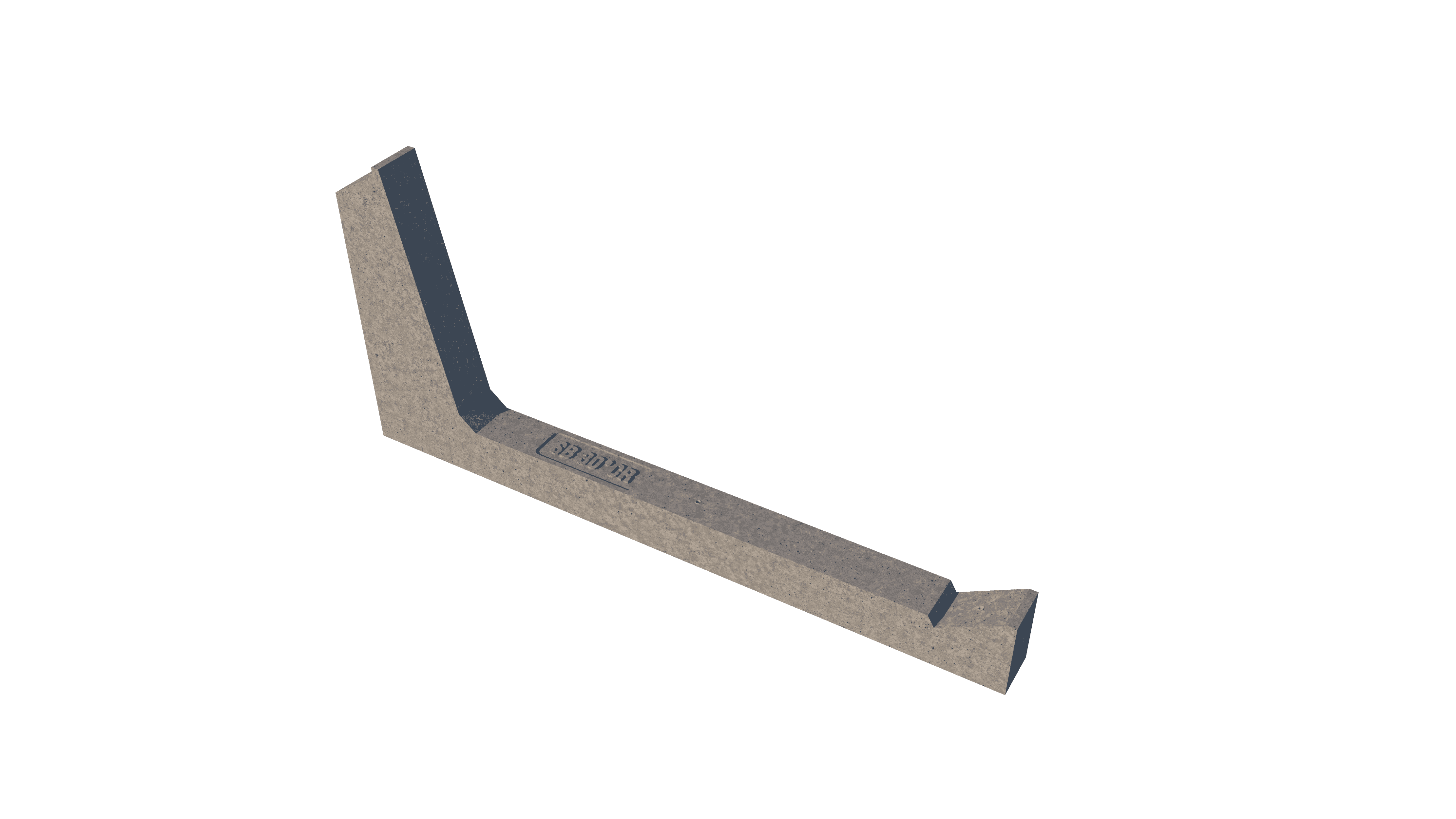

Art.23030.CR

Art.23030.CR

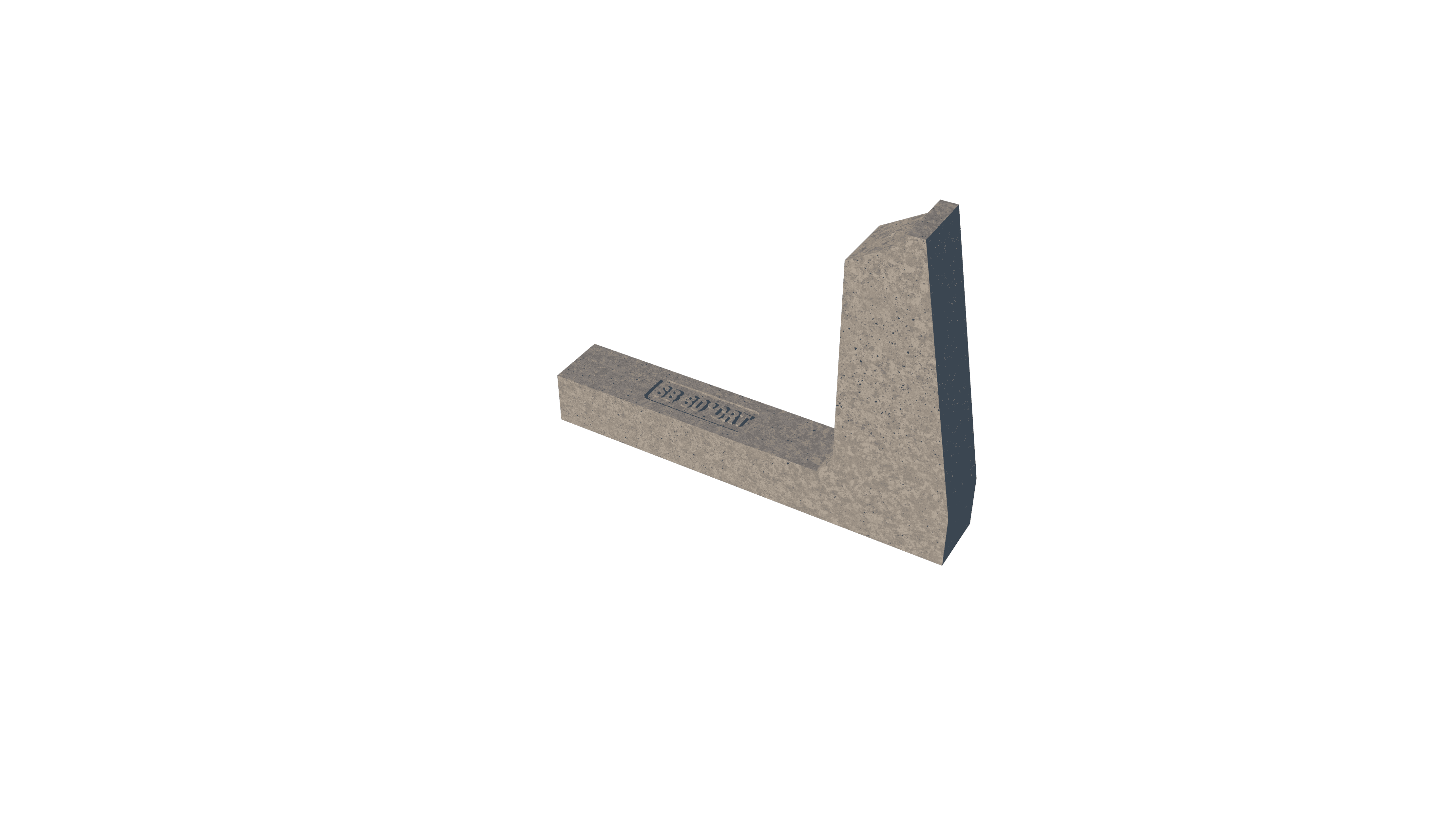

Art.23030.CRT

Art.23030.CRT

Applicazione

Qualsiasi tipologia di tetto piano con pendenza max 5°; a terra, su terreni battuti con materiale inerte o pavimentazioni.

Inclinazione dei moduli
30°
Quantità per bancale
30
Peso zavorra
21.5 kg
Dimensioni bancale
86 cm x 86 cm, h = 60 cm
Distanza fra pannelli
104 cm
Peso totale bancale
600 Kg
Orientamento del modulo fv
Orizzontale
Dimensione del pannello fv
Pannello Standard 1650x1000 o similari.
Applicazione

Qualsiasi tipologia di tetto piano con pendenza max 5°; a terra, su terreni battuti con materiale inerte o pavimentazioni.

Inclinazione dei moduli
30°
Quantità per bancale
12
Peso zavorra
45 kg
Dimensioni bancale
125 cm x 69 cm, h = 58 cm
Distanza fra pannelli
104 cm
Peso totale bancale
540 Kg
Orientamento del modulo fv
Orizzontale
Dimensione del pannello fv
Pannello Standard 1650x1000 o similari.
Applicazione

Qualsiasi tipologia di tetto piano con pendenza max 5°; a terra, su terreni battuti con materiale inerte o pavimentazioni.

Inclinazione dei moduli
30°
Quantità per bancale
12
Peso zavorra
44 Kg
Dimensioni bancale
75 cm x 65 cm, h = 84 cm
Distanza fra pannelli
104 cm
Peso totale bancale
540 Kg
Orientamento del modulo fv
Orizzontale
Dimensione del pannello fv
Pannello Standard 1650x1000 o similari.
CONTATTACI PER SAPERNE DI Più
Document Thambnail

Scarica Scheda Tecnica

0,34 Mb

MAI STATO COSÌ SEMPLICE DA MONTARE!

Con il sistema Sun Ballast Connect l’azienda fa un ulteriore passo in avanti nella direzione della mission aziendale: contribuire alla riduzione dei costi dell’energia rinnovabile per il raggiungimento dell’autosostentamento.
Di fatto questo sistema semplifica e agevola l’installazione dell’impianto fotovoltaico su coperture piane. Le zavorre sono dotate di un dente che fa da alloggio al modulo impedendone lo svincolamento migliorando la tenuta. La distanza tra le file è data dalla misura del modulo, quindi, mettendo in squadro la prima fila, il resto viene da sé, più semplice e veloce che mai.

I risultati per chi sceglie di utilizzare il nuovo sistema Sun Ballast-Connect sono concreti e tangibili. Da un punto di vista tecnico, si ha un miglioramento della resistenza al vento con minor carico in copertura (kg/mq).
In termini economici c’è un reale abbattimento dei costi di acquisto, di trasporto e di tempi di posa.

La zavorra si può montare su tutte le tipologie di superfici piane?

Sì, il nostro sistema può essere montato su guaine, pavimentazioni, ghiaia, tetti verdi e a terra.



Si può forare la zavorra?

Sì qualora necessario è possibile forare la nostra zavorra, nelle zone centrali, per l’inserimento di boccole di espansione con un diametro di 9mm.

È possibile montare i profili sulle vostre zavorre?

Sì.

È possibile installare i pannelli termici sulle vostre zavorre?

Si, i nostri tecnici consiglieranno la miglior soluzione dopo aver ricevuto la scheda tecnica e di montaggio del pannello.

È possibile installare i pannelli vetro/vetro?

Sì, è possibile installarli utilizzando i profili.

E’ possibile avere il dettaglio bancali dell’ordine?

Sì, inviare email a logistica@sunballast.com con il riferimento d’ordine.

E’ possibile sapere le tempistiche di consegna?

Dal momento in cui riceviamo l’ordine completato (cioè ordine firmato, con indirizzo di consegna + ricezione del pagamento organizziamo la spedizione con consegna in 2/3 gg lavorativi nord Italia, 3/4 gg lavorativi centro Italia, 4/5 gg lavorativi sud Italia e isole, 5/6 gg lavorativi Paesi esteri.

Potete consegnare con un mezzo munito di sponda, dato che in cantiere non abbiamo i mezzi per scaricare i pallet?

Si certamente, possiamo mandare un mezzo con la sponda idraulica, per lo scarico dei pallet a terra fino a 15/20 pallet.

Fino a che inclinazione del tetto può essere montato il vostro sistema?

Può essere installato su una copertura avente un dislivello di inclinazione +5° -5°.

E' possibile fare la messa a terra con il vostro sistema?

Si è possibile predisporre per la messa a terra l’impianto utilizzando le piastrine che vengono fornite in dotazione su richiesta oppure creando la connessione far i pannelli come nello standard esecuzione.

È possibile avere una zavorra secondo nostre richieste dimensionali?
Sì è possibile. Abbiamo anche soluzioni custom.
È possibile avere le zavorre di color nero?

Si è possibile, per quantità minime di un bancale

C’è il ferro dentro la zavorra?

Sì, nelle nostre zavorre è presente 1-2 barre di ferro per la resistenza alla movimentazione; questo fa sì che se la nostra zavorra è lesionata causa trasporto (ovvero se presenta cavillature sulla circonferenza) può essere utilizzata.

La boccola presente nella zavorra è in acciaio inox?

No, è in acciaio zincato perché si sfrutta la possibilità del materiale di poter rilavorare il filetto durante il montaggio (attraverso l’utilizzo del maschio M8)

Come fare se è presente boccola ossidata?

Mettere del lubrificante (es: WD40) o del grasso sulla boccola.

Quanto è profonda la vostra boccola?

La nostra boccola ha un passo utile di 3 cm c/a
